MATLAB的edge函数只能处理灰度图或者黑白图(或者说imread之后得到的矩阵是个二维矩阵),而对RGB的真彩图是没法处理的,当然,也可以通过把RGB图先转化成灰度图再进行边缘检测。edge函数的输入参数就是imread之后的二维矩阵,和指示的字符串和限定方法的一些数值参数。edge函数支持六种经典边缘检测方法,分别是Sobel Method
、Prewitt Method
、Roberts Method
、Laplacian of Gaussian Method
、Zero-cross Method
和Canny Method
。至于具体算法,我就不清楚了,这里只给出matlab的实现方法:
源程序如下
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
| f=imread('1.jpg'); f=rgb2gray(f); %转化成灰度图 f=im2double(f); %函数im2double 将其值归一化到0~1之间 %使用垂直Sobcl箅子.自动选择阈值 [VSFAT Threshold]=edge(f, 'sobel','vertical'); %边缘探测 figure,imshow(f),title(' 原始图像,'); %显示原始图像 figure,imshow(VSFAT),title( '垂直图像边缘检测'); %显示边缘探测图像 %使用水平和垂直Sobel算子,自动选择阈值 SFST=edge(f,'sobel',Threshold); figure,imshow(SFST),title('水平和垂直图像边缘检测'); %显示边缘探测图像 %使用指定45度角Sobel算子滤波器,指定阂值 s45=[-2 -1 0; -1 0 1; 0 1 2]; SFST45=imfilter(f,s45,'replicate'); %功能:对任意类型数组或多维图像进行滤波。 SFST45=SFST45>=Threshold; figure,imshow(SFST45),title('45度角图像边缘检测') ; %显示边缘探测图像
|

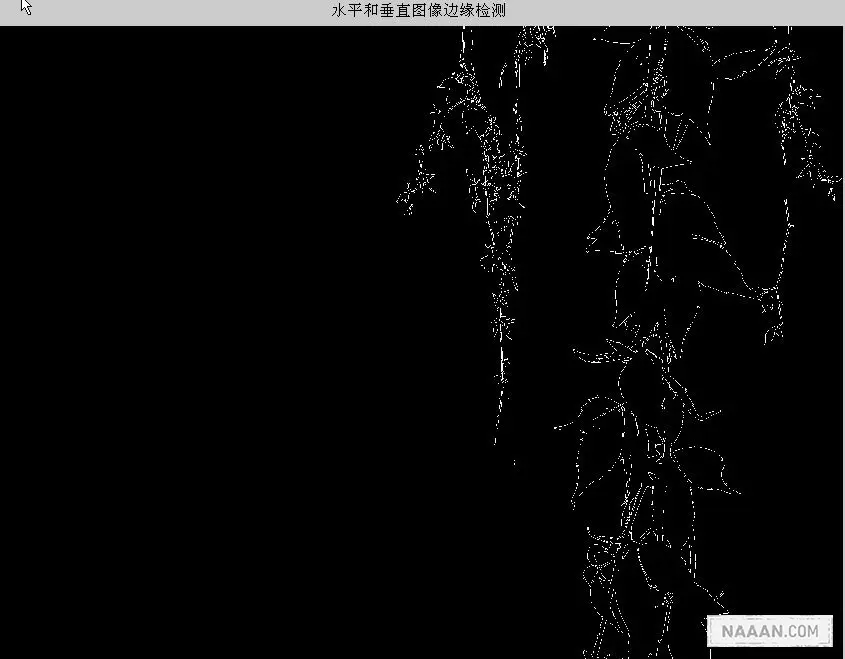

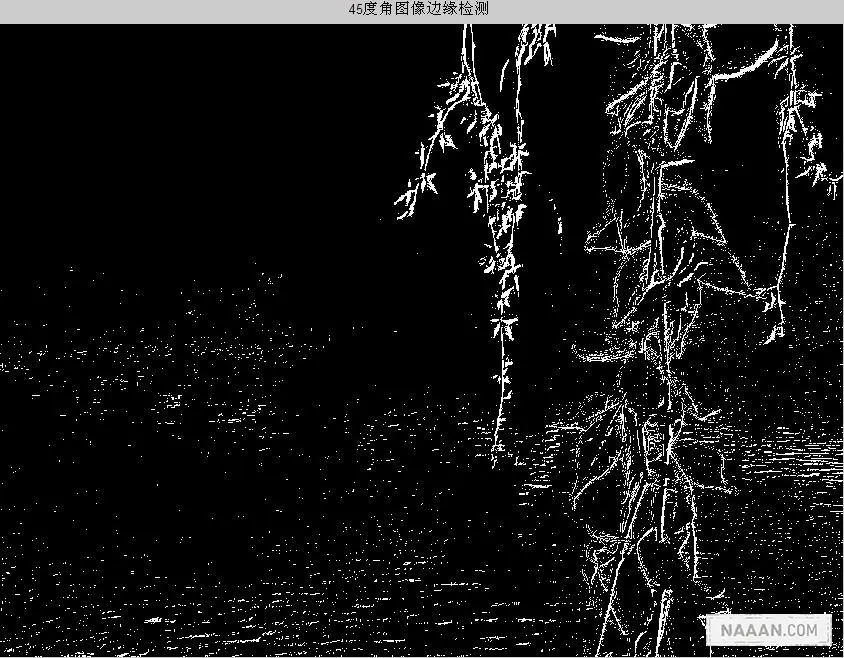

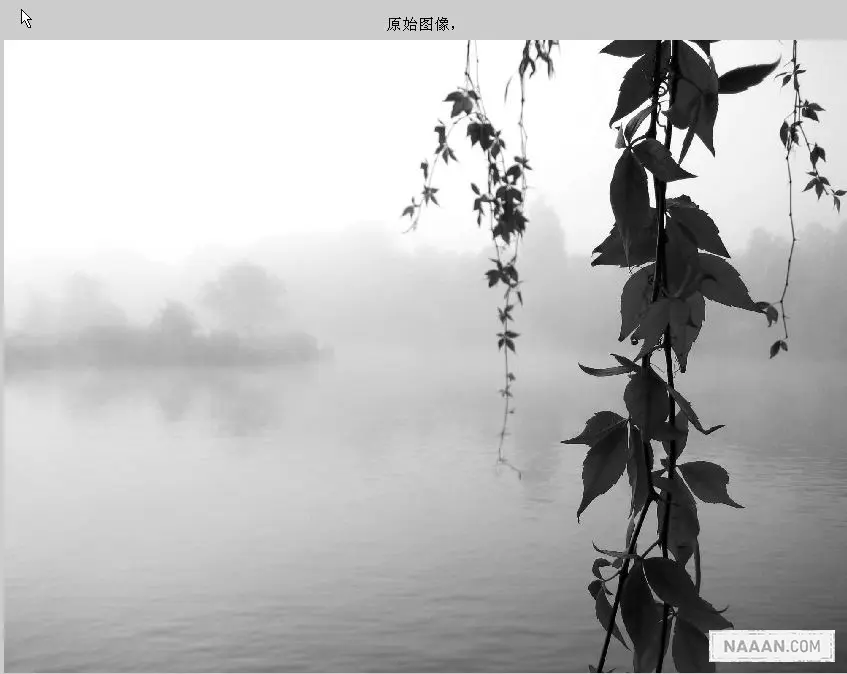

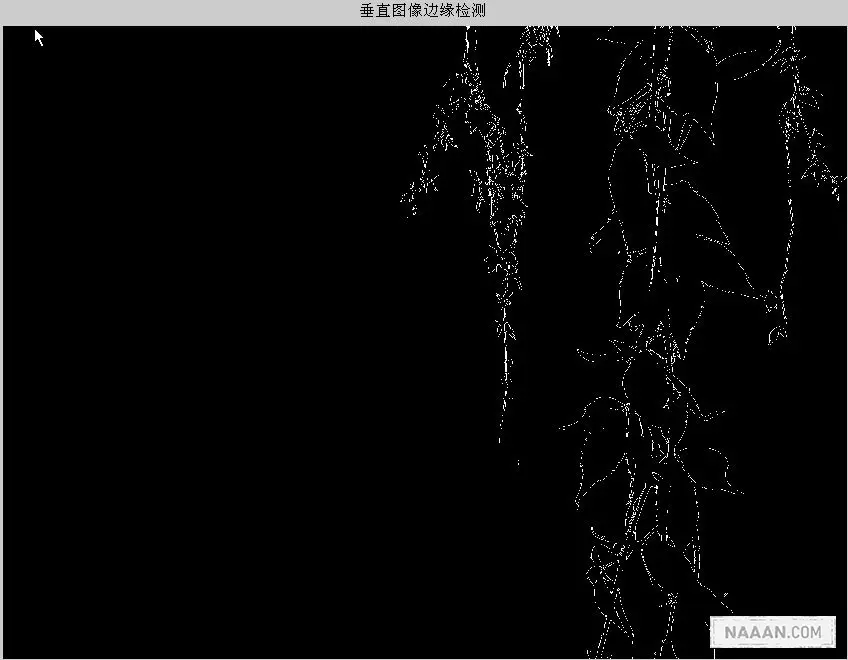

运行的结果图:
![]()
![]()
![]()
![]()
